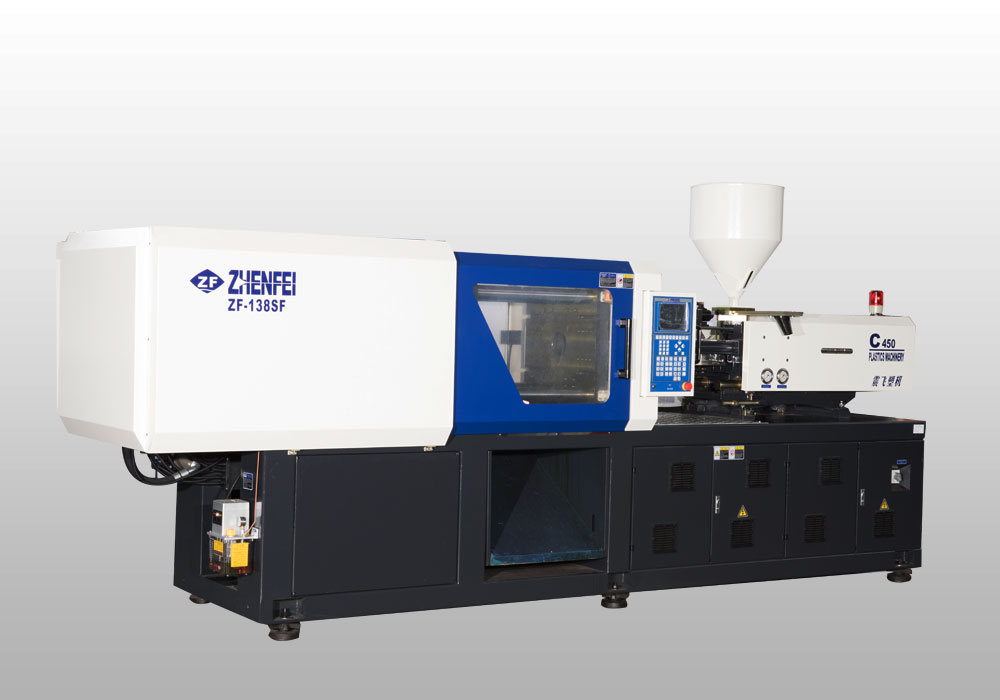

Cum poate fi efectuată întreținerea mașinii de turnare prin injecție complet electrică

Chiar dacă repar mașini hidraulice de turnat prin injecție de mulți ani și sunt destul de încrezător în tehnologia de întreținere, utilizarea experienței de reparare a mașinilor hidraulice de turnat prin injecție din trecut pentru a repara mașinile de turnat prin injecție complet electrice se va simți neputincioasă atunci când lucrez. Deci, ce se poate face pentru a repara mașina de turnat prin injecție complet electrică? Pe baza experienței în întreținere, următorii pași ar trebui urmați într-o manieră ordonată.

1. Dacă există deconectare; 2. Indiferent dacă există fenomene de arsuri, cum ar fi rezistența, bombarea condensatorului electrolitic, inductanța, al doilea tub, al treilea tub, IC au urme evidente de ardere; 3. Dacă există apă și ulei. Majoritatea plăcilor de circuite ale mașinii de turnat prin injecție complet electrice sunt circuite digitale, care sunt foarte sensibile la rezistență. Dacă rezistența circuitului este schimbată de apă și ulei, vor apărea erori logice; 4. Dacă cineva l-a reparat sau a deteriorat, Dacă există erori operaționale, cum ar fi sudarea virtuală, introducerea inversă, deconectarea foliei de cupru, sudura lipsă etc; 5. Dacă unele componente au fenomen de temperatură ridicată. Acordați o atenție deosebită sursei de alimentare, componentelor mari de putere și circuitelor integrate.

Dacă puteți găsi o placă de circuite bună care este aceeași cu placa de circuite care trebuie reparată ca referință, atunci puteți utiliza un multimetru, un osciloscop și alte instrumente pentru a compara binele și răul dintre cele două plăci. Puteți compara tensiunea I/O și rezistența plăcii de circuit, iar dacă aveți un osciloscop, puteți compara și frecvența formei de undă.

Când este detectată o problemă sau sfera defectului a fost redusă la o anumită zonă, dar punctul nu poate fi determinat, putem folosi metoda de înlocuire pentru a găsi componenta defectă.

1. Când sursa de alimentare este scurtcircuitată și nu știți ce componentă este, puteți conecta o sursă de alimentare reglabilă și modulați tensiunea la 50% din sursa normală de alimentare. Când se uită la IC sau la componentă, temperatura este evident ridicată. Aceasta este în general problema cu această componentă.

2. Este posibil ca unele componente de pe placa de circuite să nu găsească același lucru, așa că verificați informațiile relevante pentru a vedea dacă această componentă este înlocuită. Dacă nu, analizați funcția de lucru a acestei componente. De exemplu, un transceiver cu trei stări, deoarece majoritatea acestor componente funcționează în paralel, cele proaste pot fi îndepărtate. Se pot folosi plăci de circuite generale, dar unele funcții vor eșua. Dar aceasta poate găsi problema.

În timpul testului online sau al comparării dispozitivului, dacă testul a trecut (sau relativ normal) dispozitivul, vă rugăm să confirmați direct rezultatul testului, astfel încât să înregistrați defecțiunea (sau relativ slabă), puteți testa din nou, dacă încă eșuează, de asemenea, puteți confirma mai întâi rezultatele testului și continuați testarea astfel până când dispozitivele de pe placă sunt testate (sau comparate), apoi reveniți și faceți față cu acele dispozitive care nu au trecut sau nu au trecut de testele slabe.

Pentru dispozitivele care eșuează testul funcțional online, instrumentul oferă și o metodă de procesare mai puțin, dar mai practică. Deoarece sursa de alimentare a instrumentului la placa de circuite a mașinii de turnat prin injecție poate fi aplicată la sursa de alimentare corespunzătoare și la pinul de împământare al dispozitivului prin clema de testare, dacă pinul de alimentare al dispozitivului este tăiat, dispozitivul va fi separat de sistemul de alimentare al plăcii de circuite a mașinii de turnat prin injecție. Dispozitivul este supus testării funcționale online. Deoarece alte dispozitive de pe placa de circuite a mașinii de turnat prin injecție nu vor mai interfera, efectul real de testare este echivalent cu „cvasi-offline”, iar rata de precizie va fi mare.

3. Utilizați testul de scanare a curbei ASA-VI pentru a compara și a testa dispozitivele care nu sunt acoperite de biblioteca de teste.

Deoarece tehnologia de scanare a curbelor inteligente ASA-VI poate fi aplicată la testul comparativ al dispozitivului, atâta timp cât clema de testare poate fixa dispozitivul și o placă de referință, prin testul de comparație, dispozitivul are și o capacitate puternică de detectare a defecțiunilor.

Această funcție compensează insuficiența testului de funcționare online al mașinii care face obiectul bibliotecii de teste și extinde gama de detectare a instrumentului a defecțiunilor plăcii de circuite ale mașinii de turnat prin injecție. În realitate, există adesea scenarii în care o placă bună nu poate fi găsită ca referință, iar structura de circuit a plăcii care trebuie reparată nu este, de asemenea, simetrică.

În acest caz, funcția de testare de comparare a scanării curbei ASA-VI nu funcționează, iar testul de funcționare online nu poate fi finalizat pentru fiecare perioadă de pe placa de circuite a mașinii de turnare prin injecție din cauza lipsei bibliotecii de testare a perioadei, iar placa de circuite a mașinii de turnat prin injecție este încă Nu poate fi reparată. Aceasta este limitarea reparatorului de circuite online, așa cum nu există un ziar.
